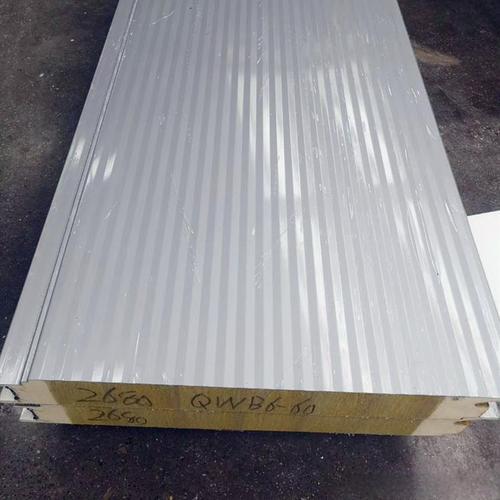

Farbený oceľový polyuretánový sendvičový panel | PU sendvičový panel, požiarna trieda B1, nízka tepelná vodivosť, izolačný panel pre chladiarenské a konštantné teplotné aplikácie

1. Prehľad produktu

Farbený oceľový polyuretánový sendvičový panel, bežne označovaný ako PU sendvičový panel, je vysoko kvalitný prefabrikovaný uzatvárací materiál s jazykovo-drážkovým spojom a kovovou povrchovou úpravou. Slúži ako špecializovaný profesionálny panel určený pre chladiace skladové priestory a inštalácie izolácie pri konštantnej teplote. Vyrobený v striktnom súlade s národnou normou GB/T 23932 pre stavebné tepelnoizolačné sendvičové panely, produkt spĺňa požiadavky ohňovzdornej normy GB 8624 B1 a je v súlade s normou EN 13501-1 triedy B1 pre zahraničné exportné projekty.

Doska má kompozitnú štruktúru, ktorá pozostáva z dvojvrstvových oceľových plechov s farebným povlakom, pozinkovaných alebo aluzinkových, a z jadra z tvrdej polyuretánovej peny vysokej hustoty. Je celistvo tvarovaná automatizovaným vysokotlakovým penovacím procesom, spojením pri konštantnej teplote a precíznym spôsobom tvarovania drážkou a pero. Vyznačuje sa vysokým podielom uzavretých buniek, ultranízkou nasýcnosťou vodou a vedúcimi výkonmi tepelnej izolácie v odvetví; produkt integruje energeticky úspornú izoláciu, ľahkú konštrukčnú konštrukciu, nepriepustné tesnenie, odolnosť proti poveternostným vplyvom a korózii a bezpečnosť s požiarnou odolnosťou triedy B1. Široko sa používa v chladiacich miestnostiach, dielňach s konštantnou teplotou, čistých miestnostiach bez prachu a v priemyselných budovách vyššej štandardnej kvality, pričom predstavuje optimálne prefabrikované riešenie obvodového plášťa pre moderné energeticky efektívne stavebné projekty.

2. Jadrová štrukturálna kompozícia

Plechová povrchová doska

Používa prvotriedne pozinkované alebo aluzinkové oceľové plechy s farebným povlakom. Štandardná hmotnosť zinkového povlaku na obe strany dosahuje ≥80 g/m², pričom v exteriéroch so silnou koróziou je možné zvýšiť na ≥180 g/m². K dispozícii sú substrátové triedy DC51D a S250GD, kombinované s povrchovými nátermi PE, HDP a PVDF odolnými voči poveternostným vplyvom. Kompaktný a hladký povrch ponúka vynikajúcu odolnosť proti UV žiareniu, kyselinám a alkáliám, ako aj vysokú stálosť voči starnutiu, čím zaručuje dlhodobú životnosť bez vyblednutia, odlupovania alebo degradácie povrchu.

Jadro z PU tepelnej izolácie

Vyrobené s jadrom z vysokohustotnej tvrdej polyuretánovej peny s podielom uzavretých buniek ≥90 %. Hustá a rovnomerná bunková štruktúra zaisťuje ultranízku absorpciu vody a vynikajúce izolačné vlastnosti proti parám, čím účinne bráni prieniku vlhkosti, rastu plesní a napučaniu jadra v prostredí s vysokou vzdušnou vlhkosťou. Vďaka ultranízkej tepelnej vodivosti a výbornej rozmerovej stálosti udržiava PU‑jadro konzistentný izolačný výkon aj počas dlhodobého prevádzkovania pri konštantnej teplote a vysokej vlhkosti. Dosahuje triedu B1 odolnú voči horeniu so samozhasiacimi, nízkokvapalnými a málo toxickými vlastnosťami, čím spĺňa nároky na požiarnu bezpečnosť budov na najvyššej úrovni.

Presná konštrukcia spoja jazyk a drážka

Prijíma štandardizovaný typ zámkového spojenia typu „jazyk‑drážka" pre pevné a bezšvíkové montážne prepojenie. Optimalizovaný konštrukčný spoj ponúka vynikajúcu vzduchotesnosť a vodotesnosť, čím efektívne redukuje straty tepla spôsobené konvekciou vzduchu, tepelným prenosom, prienikom vody a kondenzáciou na povrchu. Týmto spôsobom sa zásadne riešia bežné problémy ako únik chladnej energie a hromadenie vnútornej vlhkosti v chladiacich skladoch a obvodových plášťoch budov s konštantnou teplotou.

3. Hlavné výhody produktu

Priemyselný štandard: izolácia s konštantnou teplotou a vysoká úspora energie
Jadro z polyuretánové peny sa vyznačuje ultranízkou tepelnou vodivosťou ≤0,024 W/(m·K) (merané pri teplote 25 °C), čo mu zabezpečuje špičkový tepelný izolačný výkon medzi bežnými stavebnými izoláciami. Vysokohustotná uzavretocelulárna štruktúra stabilne udržiava vnútornú teplotu, čím výrazne znížuje spotrebu energie na chladenie a kúrenie v chladiacich skladoch a objektoch s konštantnou teplotou, čím prináša významné dlhodobé úspory energie.

Horiace odolná trieda B1 a spoľahlivá požiarna bezpečnosť
Integrovaný panel plne spĺňa normu GB 8624 B1 pre ohebodolnosť. Vďaka vlastným vlastnostiam – samozhasínanie, odolnosť voči ohňu, nízka emisia dymu a netoxickosť – účinne obmedzuje šírenie plameňa a sálavé teplo, čím spĺňa požiadavky na požiarnu bezpečnosť vysokokvalitných tovární, budov s konštantnou teplotou a skladových hal.

Vysoká uzavretá bunková štruktúra a vynikajúca odolnosť proti vlhkosti
S podielom uzavretých buniek ≥90 % a minimálnou absorpciou vody kompaktná jadrová štruktúra dôkladne bráni prieniku vodnej pary. V dlhodobo vlhkých prostrediach zostáva konštrukčne stabilná bez vlhkosti, plesní či deformácií, čím sa dokonale prispôsobuje logistike chladného reťazca, vlhkým oblastiam a iným náročným situáciám.

Ľahký dizajn a vysoká štrukturálna stabilita
Ľahká kompozitová konštrukcia účinne znižuje celkové zaťaženie oceľovej nosnej konštrukcie budovy. Integrovane spojený panel vyniká vysokou tuhosťou, vynikajúcou odolnosťou proti tlaku a ohýbaniu, rovným povrchom a stabilnými rozmerovými vlastnosťami, čím sa predchádza dlhodobej deformácii a krivnutiu konštrukcie.

Bezšvíkové tesnenie s drážkou a pero a prevencia proti tepelným mostom
Presné zámkové spoje jazyk‑drážka v kombinácii s profesionálnymi strešnými systémami so skrytým upevnením dosahujú dokonalé tesné utěsnenie. Konštrukcia ponúka vynikajúce vlastnosti proti vetru, vode a vzduchu, čo výrazne znižuje riziko vzniku tepelných mostov a kondenzácie a optimalizuje celkovú tepelnú izolačnú účinnosť obvodového plášťa budovy.

Plná továrenská prefabrikácia a efektívna výstavba
Všetky panely sú integrovane prefabrikované a vytvorené v továrni, čo umožňuje ich priamu montáž na mieste. Nie je potrebná žiadna dodatočná izolačná úprava, omietanie ani hydroizolačné práce, čo zjednodušuje pracovné postupy a výrazne skracuje celkový realizačný cyklus projektu.

4. Štandardné špecifikácie a technické parametre

Štandardy vykonávania: GB/T 23932, GB 8624, EN 13501-1 (voliteľné pre export)
Kvalifikačné dokumenty: K dispozícii sú kompletné testovacie správy o tepelnej izolácii, odolnosti voči ohňu a fyzikálnych ukazovateľoch.
Dostupná hrúbka: 50 mm, 75 mm, 100 mm, 150 mm, 200 mm
Štandardná účinná šírka: 950 mm, 1150 mm
Hrúbka oceľového plechu: 0,25 mm–0,6 mm (plne prispôsobiteľné)
Podklad a náterový roztok: Pozinkovaný a aluzinkový substrát DC51D / S250GD; povrchové nátery odolné voči poveternostným vplyvom PE / HDP / PVDF s možnosťou výberu
Hmotnosť zinkového povlaku: ≥80 g/m² (štandard), možnosť zvýšenia na ≥180 g/m² pre náročné vonkajšie korozívne prostredia
Vlastná dĺžka: Maximálna štandardná dĺžka 12 m; k dispozícii sú aj predĺžené, na mieru vyrobené dĺžky
Typ profilu: Plochý stenný panel, vlnitý strešný panel, strešný panel so skrytým upevnením
Nosná kapacita rovnomerného zaťaženia strechy: ≥1,5 kN/m² (pozri technické údaje o projekte)
Tlaková pevnosť: ≥150 kPa (testované podľa normy GB/T 23932)
Tepelná vodivosť: ≤0,024 W/(m·K) pri 25 °C
Celkový koeficient prenosu tepla (U-hodnota): Približne 0,22 W/(m²·K) pri hrúbke 100 mm
Hustota jadra z PU: ≥35kg/m³ (konvenčný rozsah: 35–45kg/m³)
Miera uzavretej bunky: ≥90%
Hodnotenie ohňového odporu: GB 8624 B1 Oheň retardant (samozhášajúci, s nízkym dymovým výdychom, netoxický)
Dlhodobá prevádzková teplota: -50℃ až +120℃

5. Príklady použitia

Inžinierstvo chladnej reťaze a chladiacich skladov: Profesionálne izolačné panely pre chladiace miestnosti s nízkou teplotou, skladové priestory na udržanie čerstvosti, logistické stanice chladnej reťazca, rýchlozmrazovacie dielne a izolačné systémy chladiacich zariadení.

Dielne bez prachu a s konštantnou teplotou: Špecializované obvodové panely pre farmaceutické továrne, potravinárske závody, bezprašné dielne a výrobné priestory s konštantnou teplotou a riadenou vlhkosťou.

Špičkové oceľové konštrukčné budovy: Tepelnoizolačné a dekoratívne systémy obvodových stien a striech pre vysokokvalitné priemyselné továrne, výstavné centrá a komerčné budovy.

Vysokokvalitné montované budovy: Zateplené prefabrikované domy s konštantnou teplotou, zdravotnícke prístrešky a prispôsobené energeticky úsporné dočasné budovy.

Scenáre izolácie pri vysokej vlhkosti: Izolácia ohrad pre poľnohospodárske skleníky s konštantnou teplotou a vlhké priemyselné dielne.

Projekty na adaptáciu na extrémne podnebné podmienky: Teplá izolácia stien a striech budov v extrémne chladných oblastiach, ktorá sa vyznačuje stabilnou odolnosťou voči nízkym teplotám a protikondenzačnými vlastnosťami.

6. Štandardný spôsob inštalácie

Táto prefabrikovaná doska s jazykom a drážkou umožňuje flexibilnú integrovanú inštaláciu stien a striech, vyznačuje sa čistým vzhľadom, vysokou vzduchotesnosťou a vynikajúcim odstraňovaním tepelných mostov, pričom plne vyhovuje požiadavkám na chladiace skladové priestory a na vysoké štandardy technických riešení s konštantnou teplotou.

Inštalácia nástenných panelov: Panelové dosky pevne vzájomne spojte a upevnite ich na oceľové priečne nosníky pomocou pozinkovaných alebo nerezových samorezných skrutiek s protikoróznou povrchovou úpravou v maximálnom rozstupu 300 mm. Vertikálnosť vyrovnajte pomocou lasera, aby ste zabezpečili rovnú a pevnú povrchovú úpravu steny. Pri projektoch chladiacich skladov všetky styky medzi panelmi dôkladne utmeľte profesionálnym tesniacim tmelom, aby ste eliminovali tepelné mosty.

Inštalácia strešných panelov: Používa sa skrytý montážny systém so zakrytými spojovacími prvkami pod rebrami panelov, čím sa dosiahne exteriér bez viditeľných skrutiek. Na prekrývajúcich spojoch sa inštalujú špeciálne tesniace tesnenia a aplikuje sa vodotesný tmel, čím sa zabezpečuje dvojitá ochrana a účinne sa predchádza prieniku vody a kondenzácii vo vnútornom priestore.

Špeciálna liečba v chladiacich zariadeniach: Na miestach spojenia steny so zemou sa používa spracovanie oblúkových prechodov, čím sa eliminujú mŕtve kúty a zaručuje sa celková vzduchotesnosť i nepretržitý tepelný izolačný výkon.

Štandard inštalácie stropu: Pri aplikáciách nosných stropov je nutné prísne vypočítať a usporiadať rozostupy závesov podľa skutočných zaťažovacích nárokov, aby sa zaručila dlhodobá bezpečnosť a stabilita konštrukcie.

Integrované detailné tesnenie: Zodpovedajúce profesionálne doplnky na orezávanie pre okapy, hrebeňové časti, štíty a vnútorné i vonkajšie rohy úplne eliminujú tepelné mosty a zlepšujú celkovú tepelnú izoláciu budovy a jej vzduchotesnosť.

Požiadavky na stavebné prostredie: Vyhnite sa realizácii stavebných prác pri okolitej teplote 5 °C alebo nižšej, aby ste zabezpečili normálny vytvrdzovací a lepiaci účinok penových vrstiev a tesniacich materiálov.

Rezanie a ochrana proti koróziiPoužívajte píly s jemnými zubami na presné rezanie, aby ste zabránili poškodeniu jadra. Všetky rezné časti sú pokryté epoxidovou zinkovo-bohatou základnou farbou ako ochranná úprava proti hrdzaveniu, čím sa predlžuje životnosť panelov.

7. Súhrn produktu

V súlade so štandardmi odolnosti voči ohňu GB/T 23932 a GB 8624 B1 ponúka farebný oceľový polyuretánový sendvičový panel ultranízku tepelnú vodivosť, vysokú mieru uzavretých buniek (najmenej 90 %) a ľahkú kompozitnú štruktúru. Vďaka vynikajúcemu izolačnému účinku pri konštantnej teplote, výbornej odolnosti voči vlhkosti a bezpečnej odolnosti voči ohňu umožňuje kompletnú továrenskú prefabrikáciu a rýchlu montáž na mieste. Ako vysoko efektívny materiál pre energeticky úsporné obvodové plášte budov sa hojne používa v systémoch chladničiek a chladných reťazcov, v bezprašných dielňach s konštantnou teplotou a v rôznych stavebných projektoch s vysokou vlhkosťou a vysokými štandardmi izolácie. Pre ďalšie riešenia tepelnej izolácie oceľových konštrukcií si pozrite…Plyšová prikrývka zo skleného vláknaaDeka z kamennej vlny.
