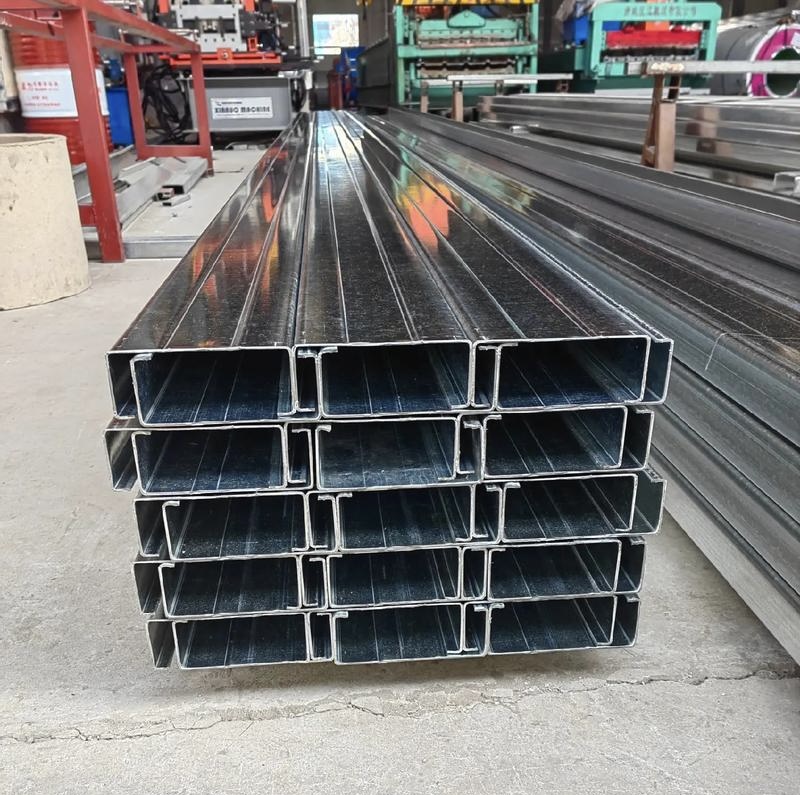

C-hrúbka | Žiarovo pozinkovaná studená tvarovaná C-priečna pre strechu, stenu a podporu fotovoltických systémov
1. Prehľad produktu
C‑hrebien, známy aj ako C‑profil alebo C‑purlin, je ľahký oceľový profil s vytvoreným okrajom vyrobený za studena. Tento produkt sa valcuje z vysokokvalitných oceľových pásov pri izbovej teplote a vyrába sa v striktnom súlade s národnými normami GB/T 6725-2017 a GB 50018 pre studene tvarované tenkostenné oceľové konštrukcie. Vyznačuje sa presnou rozmerovou presnosťou, čistým tvarovaním prierezu a nulovým zvyškovým napätím po zváraní; predstavuje optimalizovanú ľahkú alternatívu k bežnému horúcovalcovanému kanálovému oceli.
Štandardné materiálové triedy zahŕňajú oceľ Q235B a Q355B. Na požiadanie sú k dispozícii aj špeciálne vysoko výkonné varianty, vrátane ocele Q355NL odolnej voči nízkoteplotným nárazom, ocele Q355GNH odolnej voči poveternostným vplyvom a nehrdzavejúcich ocelí. C-hrúbka je široko používaná v priemyselných továrniach, skladových halách, fotovoltaických elektrárňach a montovaných mestských oceľových konštrukciách; slúži ako spoľahlivý sekundárny nosný a obvodový profil pre ľahké oceľové stavebné systémy.
2. Špecifikácie a technické parametre
Štandardné modely skladom
Plná séria štandardných rozmerov skladom: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. Číslo udáva výšku stredovej časti nosníka; napríklad C80 označuje výšku stredovej časti 80 mm.
Rozsah rozmerov
Výška webu: 80 mm–300 mm
Šírka príruby: 40 mm–80 mm
Okraj s ohraním: 15 mm–20 mm (dostupné vlastné rozmery okrajov)
Hrúbka steny: 1,5 mm–4,0 mm; hrubšie plechy nad 4,0 mm sú možné na základe technickej konzultácie
Štandardná dĺžka: 6 m, 9 m, 12 m. K dispozícii je rezanie na pevnú dĺžku podľa požiadaviek, presné dierovanie a spracovanie špeciálnych tvarov, ktoré umožňujú prispôsobiť sa neštandardným konštrukčným riešeniam.
Povrchová antikorózna úprava
Galvanizované ponorením do horúceho zinku: Obojstranné zinkové pokovovanie ≥180 g/m², pričom priemerná hrúbka jednostrannej vrstvy dosahuje až 12,7 μm. Poskytuje stabilnú odolnosť proti hrdzaveniu a v bežných podmienkach umožňuje použitie na vonkajších povrchoch po dobu 15–20 rokov.
Povlak Aluzinc (AZ150): Vyrobené podľa štandardu ASTM A792 s povlakom z 55 % zliatiny hliníka a zinku. Vyznačuje sa vynikajúcou odolnosťou voči kyselinám, alkáliám a vysokým teplotám, čo ho robí ideálnym pre pobrežné slané spreje a náročné priemyselné korozívne prostredia.
Povrchová úprava na mieru: Používa epoxidový zinkovo-bohatý základný náter spolu s vrchným náterom ako kompozitný antikorózny systém. Je cenovo výhodný pre vnútorné konštrukčné aplikácie a ponúka prispôsobiteľné farebné možnosti, ktoré splnia estetické požiadavky projektu.
3. Prispôsobená služba hĺbkového spracovania
Poskytujeme kompletné jednozastávkové presné hĺbkové spracovanie na mieru vyrobených C‑nosníkov. Celý pracovný proces zahŕňa CNC rezanie na pevne stanovenú dĺžku, presné dierovanie rôznych typov (okrúhle otvory, štrbinové otvory, eliptické otvory) podľa rôznych špecifikácií skrutiek, ako aj ohýbanie, rovnanie, antikoróznu povrchovú úpravu a štandardizované finálne balenie. Všetky hotové výrobky sú kontrolované v rámci bežnej tolerancie ±1,0 mm; pre vysokostandardné projekty je k dispozícii vysoko presná tolerancia ±0,5 mm. Prefabrikované komponenty umožňujú priamu montáž skrutkami na mieste, čím sa eliminuje dodatočné rezanie a spracovanie a zvyšuje sa efektivita stavby.
4. Kľúčové výhody produktu
Ľahká štruktúra a nižšie celkové náklady
V porovnaní s tradičným teplotne valcovaným profilom kanálového oceľového nosníka zníži C‑nosník hmotnosť o viac ako 30 % pri zachovaní rovnakej alebo vyššej nosnej schopnosti. Tým efektívne znižuje stálu hmotnosť budovy, redukuje zaťaženie základov a snižuje celkové náklady na výstavbu projektu.
Stabilný mechanický výkon a vysoká účinnosť ložiska
Integritná tvárnená za studena ponúka veľký polomer zotrvačnosti a vynikajúcu komplexnú odolnosť voči ohybu a krúteniu. Umožňuje väčšie rozostupy priečnikov, znižuje celkovú spotrebu ocele a optimalizuje rozloženie namáhania konštrukcie.
Montáž výrobníkových dielov a rýchlejšia výstavba
Všetky štandardné aj prispôsobené komponenty sú v továrni predvŕtané a prefabrikované. Celá stavba na mieste je realizovaná čistým skrutkovým montážnym systémom bez zvárania priamo na stavenisku a bez dodatočnej protipožiarnej úpravy, čo výrazne skracuje realizačný čas projektu a zvyšuje bezpečnosť pri výstavbe.
Protikorózna ochrana pre viaceré scenáre a vysoká adaptabilita
Rôznorodé riešenia povrchových úprav sú prispôsobené suchým vnútrozemským, vlhkým priemyselným a pobrežným prostrediam so slanou hmlovou atmosférou. Profil udržiava stabilné fyzikálne vlastnosti bez hrdzavenia, deformácie alebo poruchy konštrukcie počas dlhodobej prevádzky vo vonkajšom prostredí.
Vysoká rozmerová presnosť a dobrá vymeniteľnosť
Jednotná výrobná tolerancia a štandardizované rozmery zaisťujú vysokú vzájomnú vymeniteľnosť dielov. Produkt dokonale spolu sedia s prefabrikovanými systémami ľahkých oceľových budov a veľkoplošnými fotovoltaickými podpornými projektmi, čím podporuje štandardizovanú a modulárnu výstavbu.
5. Príklady použitia
Priemyselné oceľové konštrukcie: Priemyselné oceľové konštrukcie: Slúžia ako strešné priečne nosníky, stenové základové nosníky a sekundárne nosné rámy pre továrenské dielne, priemyselné sklady a logistické budovy. Dodávame tiež profesionálneVodotesná membrána TPOpre riešenia hydroizolácie striech.
Nové energetické projekty PV: Široko používané pre nosné a pomocné nosné komponenty strešných fotovoltických konzol a systémov pozemných solárnych elektrární.
Montované ľahkostné oceľové budovy: Platí pre hlavné konštrukcie, obvodové steny a strešné plášte ľahkých oceľových víl, kontajnerových domov a modulárnych prefabrikovaných budov.
Skladové a mechanické podporné konštrukcie: Vhodné pre konštrukcie skladovacích regálov, podpery základov zariadení a sekundárne nosníkové konštrukcie oceľových prevádzkových plošín.
Mestské pomocné inžinierstvo: Ideálne pre vonkajšie striešky, parkovacie prístrešky, peší koridor, prístrešky na autobusových staniciach a malé projektové oceľové konštrukcie v krajine.
6. Dodávanie, balenie a servisná podpora
Dodávka skladu: Plný sortiment štandardných galvanizovaných C-hrúbok je dostatočne skladom, dodanie je zabezpečené do 2–5 pracovných dní.
Časová lehota na prispôsobené spracovanie: Vlastná hrúbka, špeciálne dierovanie a výrobky netypických rozmerov si vyžadujú 7–12 pracovných dní po potvrdení objednávky.
Riešenie balenia: Štandardné balenie so zosilnením podložky na zabránenie deformácii. Podpora domácej pozemnej dopravy a štandardizovaného exportného námorného balenia.
Zaručenie kvality: K podpore celosvetovej kontroly a prijatia projektu sú poskytované kompletné certifikáty testovania závodu, správy o kontrole galvanizovanej vrstvy a kompletná sada dokumentov potvrdzujúcich kvalitu.
7. Často kladené otázky
Otázka 1: Aké sú rozdiely medzi C-oblúkom a bežnou teplom valcovanou profilovou oceľou?
A1: C‑nosník je tenkostenná studenovo tvarovaná ľahká oceľ s menšou hmotnosťou a nižšími nákladmi, používaná predovšetkým na konštrukciu plášťa budovy a sekundárne nosné konštrukcie. Podporuje predvŕtaný dizajn otvorov pre rýchlu montáž skrutiek. Tradičná horúčo valcovaná profilová oceľ má vyššiu celkovú tuhosť a väčšiu hmotnosť; najčastejšie sa používa na hlavné nosné nosníky a stĺpy.
Otázka 2: Môžete prispôsobiť dĺžku nosníka a polohy otvorov podľa výkresov?
A2: Áno. Podporujeme kompletnú prispôsobiteľnosť na základe výkresov, vrátane ľubovoľnej dĺžky rezania, personalizovaného rozostupu otvorov a špeciálnych polôh otvorov. Všetky hlboké spracovanie sa vykonáva v továrni, čo umožňuje priamu inštaláciu na mieste.
Q3: Aká povrchová úprava je najvhodnejšia na vonkajšie použitie?
A3: Konvenčné žiarové galvanizovanie je vhodné pre bežné vonkajšie prostredie. Pre pobrežné oblasti a priemyselné prostredia s vysokou koróziou sa odporúča použitie aluzinkového povlaku alebo galvanizácie s vysokým obsahom zinku (≥275 g/m²) na predĺženie životnosti.
Q4: Ako si vybrať medzi C profilom a Z profilom?
A4: Priečka C je vhodná pre strešné sklonu do 5°, vyznačuje sa jednoduchou štruktúrou a pohodlnou inštaláciou. Priečka Z podporuje spojenie s prekrytím koncových častí pre kontinuálne presahovanie, pričom je prispôsobená strechám so sklonmi od 5° do 20°. Konečný výber musí zodpovedať skutočným parametrom statického návrhu a sklonu strechy.
8. Súhrn produktu
Vyrobený podľa národných štandardov GB/T 6725-2017 a GB 50018, náš C‑hrazdok používa ako štandardné materiály oceľ Q235B a Q355B; pre špeciálne prevádzkové podmienky sú k dispozícii aj varianty odolné voči nízkym teplotám, poveternostným vplyvom a nehrdzavejúce. Táto vysoko presná studenovo tvarovaná ľahká oceľ sa vyznačuje ľahkou konštrukciou, vynikajúcou odolnosťou proti ohýbaniu a stabilnými statickými vlastnosťami. Vybavená viacerými antikoróznymi úpravami a jedno-stopovými službami hĺbkovej továrenskej spracovateľnej výroby je široko používaná na strešné priebežné nosníky oceľových konštrukcií, stenové okrajové nosníky a fotovoltaické podporné systémy, pričom predstavuje nákladovo efektívne a spoľahlivé konštrukčné riešenie pre globálne priemyselné, nové energetické a mestské prefabrikované projekty.
